#1종 금속제 가요 전선관#
전기 설비에 Cable을 노출할 경우 쥐등이 갉아 먹거나
장기 사용 시 Cable 피복이 벗겨지면서 감전 또는 단락
사고가 발생할 수가 있습니다.
따라서 Cable을 보호하기 위해 금속제 가요전선관을
먼저 설치하고 전선관 안에 Cable을 포설합니다.
'가요(可撓)'라는 말은 '요(撓, 굽히다)' 하는 것이
가(可, 가능하다)'하다 라는
뜻으로 쉽게 구부릴 수 있는 성질을
의미하며
후렉시블(flexible)하여 부르는 전선관(Flex)입니다.
*가요 전선관(튜브) 제작 방식 2가지
A.1종: 단일 금속 재료를 겹쳐 만드는
방식
1.표준형: 일반형으로 두재료를 엇갈려 겹쳐 제작합니다.
(Galvanized coil->Squarelock)
2.응용형: 고장력으로 쉽게 풀어지지 않는 구조로 제작합니다.
(Galvanized coil->Interlock)
B.2종: 금속+금속+비금속(절연종이) 3중 구조로 압착해
뽑아내는
방식 PV, PZ=>석유 화학 공장같이 전기적 안정성과
내구성이
요구되는 환경에서 사용
*방수와 비방수 차이
:외부의 비닐 피복 유무
* 약어는 정확치 않습니다
*
SW: Supreme Waterproof Flex
내구성 1위: 인장력, 압축 강도가 가장 우수하고,
외관이 미려하고 균일하며 방수도 완벽한
제품입니다.
내이탈력이 우수하여 느슨해 지지 않으며 가동이나
진동 등
인장력이 요구되는 배관에 적합하며 안정성이
느껴집니다. 방수, 방유, 내습, 내한에
우수하며 방수
기능이 있어 습기, 해수, 비, 눈 등 수분
유입이
염려되는 곳에 사용 가능하며 외부에 설치가
가능합니다.
GW보다 홈이 완만하며 외피가 맨들맨들하다.
외부: 염화 비닐수지(PVC)로
코팅,
내부: 용융 아연도금강판
사용예) Industrial equipment, utomatic
machinery,
plant
construction, craft,heavy machinery, robots
*

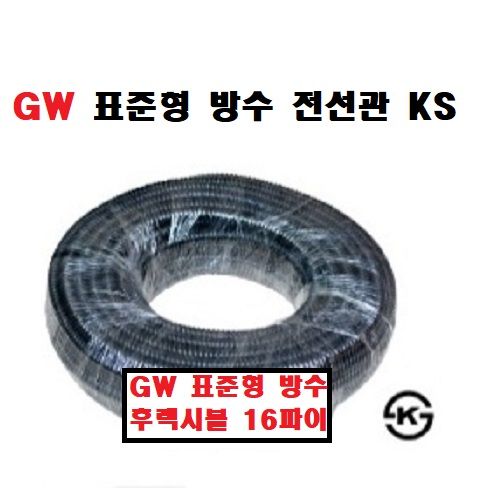

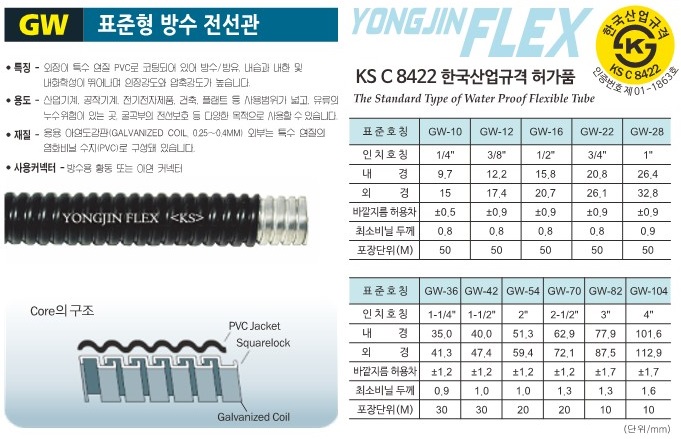

GW: General Waterproof Flex
내구성 2위: 곡률반경, 가요성이 매우 우수하고,
구부렸을 때 주름 발생이 없고, 외관도 미려하며 방수,
방유, 내습, 내한 내화학성이 뛰어나 수분 유입이
우려되는 곳에 주로 사용합니다. 방수도 완벽한
제품입니다.
각종 산업설비, 자동화기계, 공작기계,건축공사, 에어컨시공,
통신공사등에 가장 범용적으로 사용하기에 적합합니다.
불연소재로
용융아연도금강대,연질폴리염화비닐콤파운드
2종 재질이며 SF 재질외관에 PVC 방수 코팅이 추가 된 것
일반적으로 옥외 배관등 노출이 우려되는
곳에 사용되며
굴곡진 홈으로 SW와 구분이 쉽게 됩니다.
사용예) Industrial equipments, automatic machinery,
plant
construction, robots
*

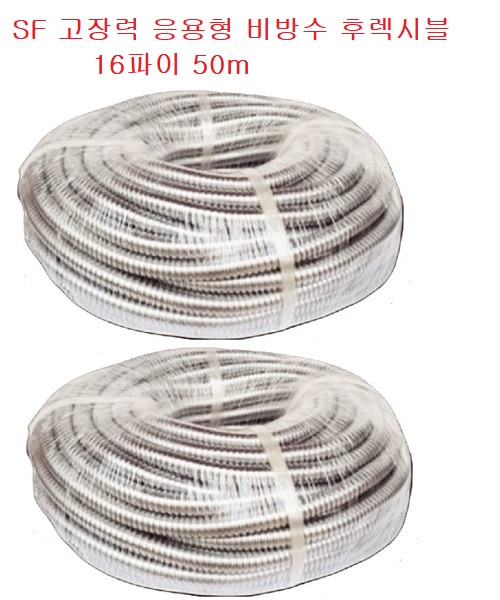

SF: Supreme/Standard Non-waterproof Flex
내구성 3위: 가볍고, 가장 유연하여
건물 내 천장등 굴곡
라인에 많이
사용합니다.
내이탈력, 압축강도, 인장력, 굴곡 등 기계적 강도가 우수함
재질: 용융아연도금강판
방수가 되지 않아 수분 접촉이 되는 곳에 사용 못하나 각종
산업기계, 공작기계, 케이블 보호 등 기계적 강도가 특히
요구 되는 옥내 배관에 적합합니다
SF는 GW, SW보다 경제적인 측면에서 유리할 수 있습니다.
사용예) equipments to demand cable protection
*
WF: 표준형 일반 방수 전선관으로 다른 후렉시블에
비해 경제성이
우수한 제품으로 많이 사용하는 가요
전선관입니다. 제조사에 따라 인서트 방향이 반대일
경우가 많아
시공 시 주의해야 합니다. 일반적으로
가용성이
우수하여 공장이나 상가 옥내 배선에 가장
많이 사용되는
후렉시블입니다.
사용예) wiring,
hydrant, plant construction
